鋁單板幕墻施工工藝值得收藏！！

億萊建材    2019-05-18 12:51:50

一、材料要求：

1、材質：鋁單板材質選擇應符合《鋁合金建筑型材》GB/T5237的規定，通常采用的材質型號為3003H24；本工程擬采用鋁單板厚度為3mm。

2、涂層：采用氟碳漆涂層，涂層遍數不得小于兩道，厚度應大于25μm；且氟碳樹脂含量不應小于75%；氟碳涂層應無起泡、裂紋、剝落等現象。

3、加工、儲存及搬運：鋁單板的加勁肋及連接件可采用焊接、鉚接，應位置準確、固定牢固；鋁單板面層應貼聚乙烯塑料保護膜，保護膜厚度不小于0.3mm，鋁單板內外表面不得有劃傷。

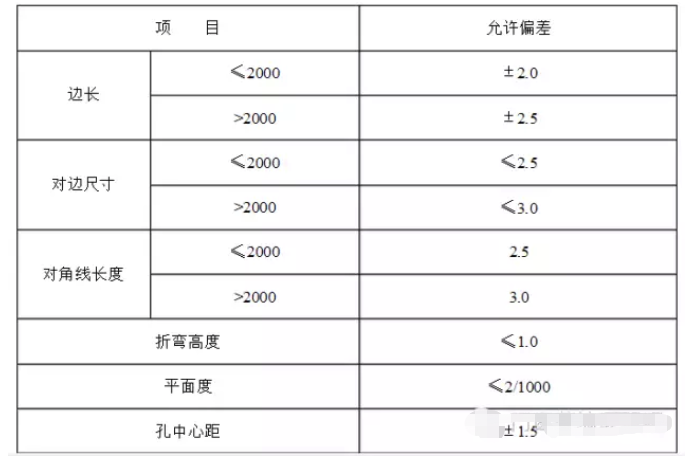

4、鋁單板加工尺寸允許偏差：單位

二、主要機具：

1、工具：電焊機、切割鋸、手電鉆、拉鉚槍、筒式注膠槍、便攜式氣壓清洗機，滑輪、棕繩、尼龍繩、螺絲刀、工具刀、泥灰刀等。

2、測量、放線、檢驗：水準儀、經緯儀、全站儀、鋼卷尺、水平尺，鋼絲線等。

三、主要施工工藝

1、工藝流程：

測量放線→連接件安裝校核→檁條、鋼骨架安裝→金屬板塊安裝→板塊清潔嵌縫→注膠密封→表面清潔

2、技術要點：

a、按設計確定分格。根據分格方案確定基準線，放線。

b、按設計位置下連接件，連接件采用L50*50*5鍍鋅角碼，M5鍍鋅螺栓固定。

c、鋼骨架的安裝：主框采用80*60*3鍍鋅方鋼管，確定基準面測量誤差，調整橫向、豎向、間距誤差，焊接框架，焊接要牢固焊縫飽滿，焊縫應打磨平整光滑；與連接件連接要牢固。

d、鋁單板-保溫夾芯板板塊安裝：

1、鋁單板-保溫夾芯板組裝尺寸應符合安裝要求，鋁單板與鍍鋅板之間尺寸必須吻合，板面平整，無凹陷、起鼓現象。

2、鋁單板-保溫夾芯板連接角碼用拉鉚釘固定，應固定牢固、位置正確。

3板塊安裝：先進行板塊初安裝，將板塊放置在相應的安裝位置，調平角碼，臨時固定，然后進行板塊的調整，調整標準應達到橫、豎通縫，在同一平面上。調整完畢后應馬上固定。

e、注耐候密封膠

1填塞膠縫 ：膠縫采用防潮防水并且耐熱阻燃的發泡劑填充，并選擇規格合適，質量合格的泡沫條塞到擬注膠之縫中，保持泡沫條與板塊側面有足夠摩擦力，填塞后泡沫條距板表面約5mm。

2清潔膠縫：在注膠半小時前將擬注膠縫用潔凈布和二甲苯清潔干凈，并注入填充物。膠縫在清潔半小時內應盡快注膠，超時后應重新清潔。

3刮膠：刮膠應沿同一方向?qū)⒛z縫刮平，同時應注意密封膠的固化時間。

f、清潔收尾

鋁單板在最后工序時揭開保護膜，若已產生污染，應用中性溶劑清洗后，用清水洗凈。

3、質量要求：

a. 整體表面平整、潔凈、色澤一致；5㎡內不得有明顯凹陷；安裝牢固、膠縫嚴密；

b. 板縫順直，要求在同一水平/垂直線上；

c. 相鄰板塊板角錯位不得大于1mm；

d. 板縫寬度一致，誤差不大于3mm；

e. 相鄰板塊接縫高低差不得大于1mm；

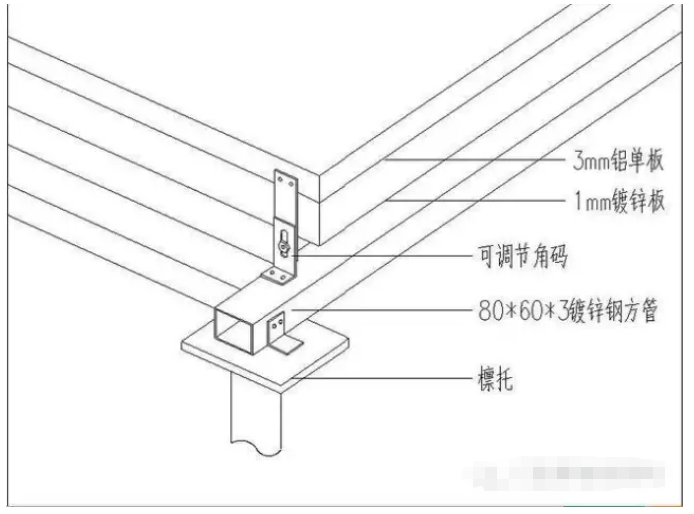

3、施工細節示意圖：
